开云 开云体育官网开云 开云体育官网开云 开云体育官网氢剥离是指内壁具有堆焊层的加氢化工设备常见的缺陷。高温下氢原子穿过奥氏体钢堆焊层溶入基体钢材，降至常温后基体钢材对氢的溶解度大大降低，但氢已无法以原子态逸出，此时会聚集在钢内部或基体与堆焊层的界面附近。界面的结合力不牢固时，易被具有很高压力的聚集起来的氢-气团胀裂，从而出现界面剥离裂纹。

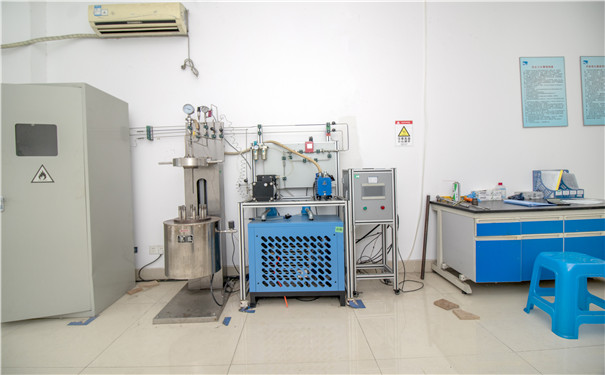

4、对试样进行热处理（705±14℃×32小时）。注意在427℃以上，在密闭炉内的加热和冷却速度不得超过56℃/小时；从427℃以下，试样在静止空气中冷却。热处理曲线、试样冷却后进行超声波检测，按ASME Sec. V, Article 4, Technique two执行。校验试块按图4制作。
