超级奥氏体不锈钢具有高耐腐蚀性能、高力学性能，是不锈钢的重点发展方向。而254SMo钢是目前发展较快、产量较多的超级奥氏体不锈钢材料之一，主要应用在石油、化工、开云 开云体育平台造纸、海水处理等多个领域。

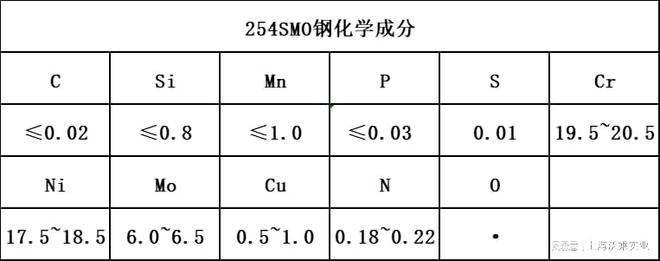

254SMo钢多用于含Cl~海水等恶劣环境中，对耐点腐蚀性能要求严格。钢的耐点蚀当量数PREN =Cr%＋3.3Mo%＋16N%，材料的PREN值越高，耐点蚀性能越好。N元素可以起到增加强度和阻碍金属间相的沉淀析出的作用，故将Cr、N元素高控，但Mo元素是易偏析元素，其原子半径较大，均质化难开云体育 开云平台度大，故将 开云体育 开云平台Mo元素低控。
Ni元素可以提高钢的耐蚀性和抗高温氧化性。Cu元素的加入可以降低加工硬化倾向，提高产品塑性。但结合材料成本，将Ni、Cu元素控制在中下限。

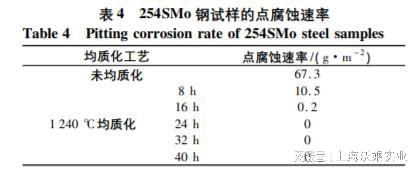

254SMo钢锭中析出相的存在，会影响材料的耐腐蚀性能和加工性能，进而降低使用寿命。为了延长材料的使用寿命，获得均匀一致的组织，应进行均质化处理。为了得到最优的均质化工艺，将同炉号的6支钢锭加热到1240℃，分别进行加热时间为0、8、16、24、32、40h的均质化处理，之后锻打成204 mm棒材，终锻温度为850~900℃，锻后水冷至室温。在棒材头部切取试片，在试片中心位置取7mm×27mm×52mm的试块。为消除锻造过程因终锻温度过低而析出的σ相，试块先在试验室进行1150℃×30min的热处理，水冷至室温。之后加工成5mm×25mm×50mm的点腐蚀试样，按照标准ASTM G48中的A法进行腐蚀试验，腐蚀温度50℃，腐蚀时间48h，其点腐蚀速率如表4所示。
254SMo、904L及316超级奥氏体不锈钢在模拟烟气脱硫冷凝液中的钝化行为
（2）随着pH的增加3种钢钝化膜缺陷密度减少，平带电位负移，开云 开云体育平台钝化膜更加致密。
（3）Mo对开云体育 开云平台钝化膜的耐蚀性的影响是通过在钝化膜中生成难溶性Mo氧化物，阻碍侵蚀性离子穿过钝化膜造成钝化膜破裂。pH较低时，Mo含量更少，钝化膜耐蚀性较差。开云 开云体育平台
